系统综述
邑成FORCE MAPPING薄膜压力分布测试系统是上海邑成测试设备有限公司研发的一套专用于工业测试与科研的系统，可测量接触面的接触压力分布情况。柔性传感器超薄的厚度（0.2mm），大量的测点（6000多测点）能够将整个接触面的压力以2D彩色图的方式表现出来，方便客户更好的进行科研与检测。FORCE MAPPING广泛应用于新能源电池检测，包装机械，汽车，电路板，机器人，船舶，自动化产线等多个领域。

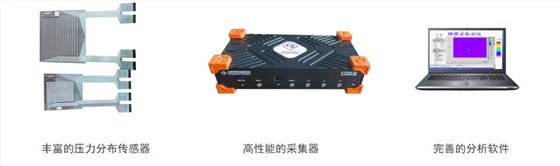

系统配置

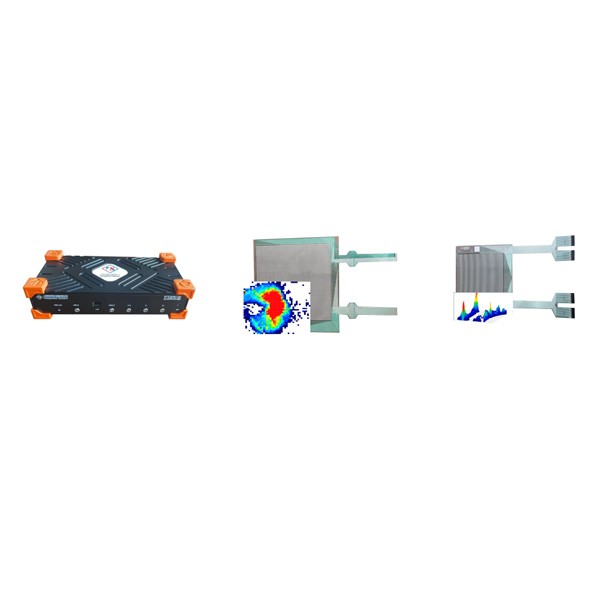

系统参数：采集器FMAP-360
采样率： 20Hz，100Hz，300Hz，600Hz，支持动、静态测试
测点数：最大80x80测点（根据薄膜压力传感器）
扩展能力：可扩展同时连接16台主机
A/D：16位 通讯方式：以太网
支持模拟量信号采集

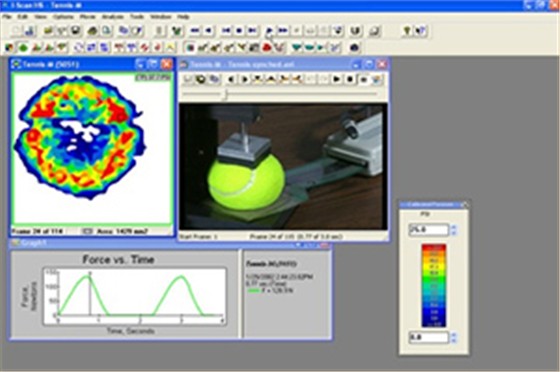

系统参数：FORCE MAPPING分析软件

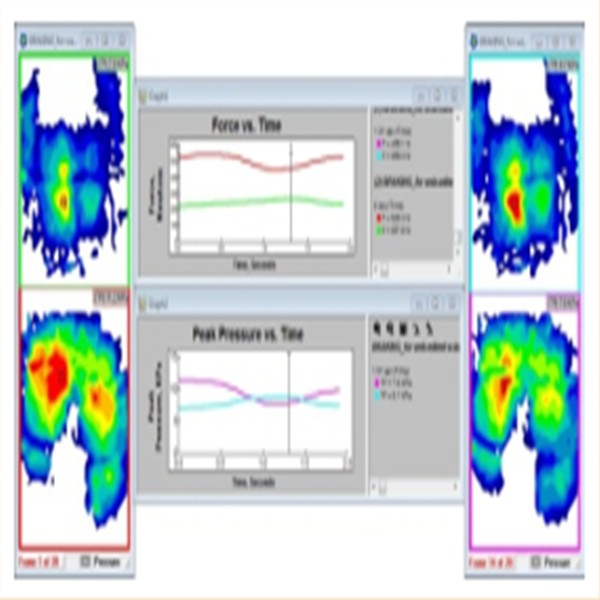

显示：2D、3D、等高线，实时传感器数据同步显示
数据存储：压力数据快照，CSV文件导出
数据回放：编辑帧，选择帧数范围导出
设置参数：数据单位、采样率、图像导出、数据处理、校准处理
分析功能：最大、最小、平均、峰值，记录重心偏移及重量分布、不同区域压力随时间的变化曲线
系统参数：常用传感器
| 型号 | 尺寸（mm） | 量程 | 测点数 | 测点密度 | 分辨率 | 使用范围 |
| 6360压力分布传感器 | 520x483 |
20kpa，200kpa, 1mpa,2mpa,20Mpa |
3600测点 | 2.04点/cm² | 0.2% |
各类轮胎压力分布； 各类大面积压力分布 |
| 6120压力分布传感器 | 120x150 | 50、350，1000，3500、7500、21000kpa | 2888测点 | 16点/cm² | 0.2% |
锂电池压力测试， 新能源电池压力测试 燃料电池压力测试； 各类门窗测试 |
| 5245压力分布传感器 | 245x245 | 0～200kpa | 1800测点 | 3点/cm² | 0.2% |
锂电池压力测试， 新能源电池压力测试 燃料电池压力测试； 各类门窗测试 |
| 6260压力分布传感器 | 260x260mm | 0~50Mpa可定制 | 6084测点 | 9点/cm² | 0.2% |
锂电池压力测试， 新能源电池压力测试 燃料电池压力测试； 各类门窗测试 |
| 6933压力分布传感器 | 304x 106 | 300kpa，500kpa，1000kpa，1200kpa | 1933测点 | 16测点/cm² | 0.2% |
锂电池压力测试， 新能源电池压力测试 燃料电池压力测试； 各类门窗测试； |
| 3024压力分布传感器 | 260x 34 | 70/300/600/1500kpa | 1326测点 | 15测点/cm² | 0.2% | 接触压力、车窗 |
| 3416压力分布传感器 | 416x 386 | 42kpa | 1558测点 | 1测点/cm² | 0.2% | 接触压力、土压力、床垫、座椅等 |
| 支持各类传感器定制 | 最大1mx1m | 20kpa，50kpa，1/3/5/10/30/50/100Mpa可选 | 0~6400测点 | 0~36测点/cm² | 0.2% | 各类场景应用 |
