GIN-350/GIN-360 PC端数据采集器
产品简介
本产品为与计算机连接的数据采集器，通过PC端连接应变片、实现数据的存储和图形的显示，可提供应变率的测量，可采集测压元件、位移、压力、扭矩、加速度、电位、热电阻、热电偶、电压等传感器。
 |
 |
|

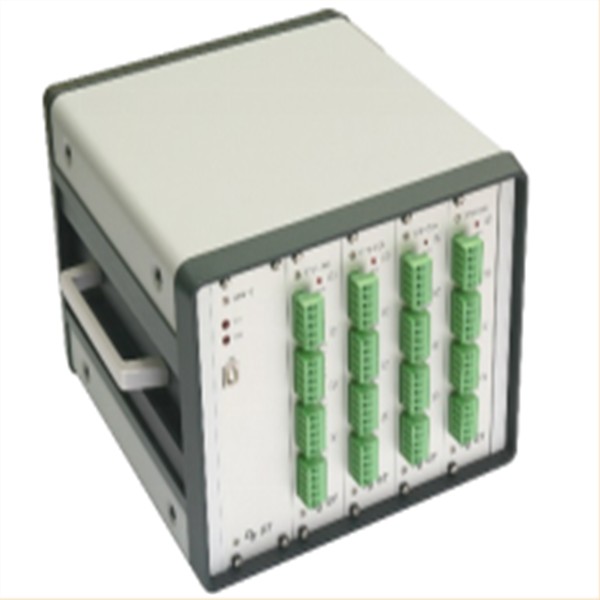

GIN-350 |

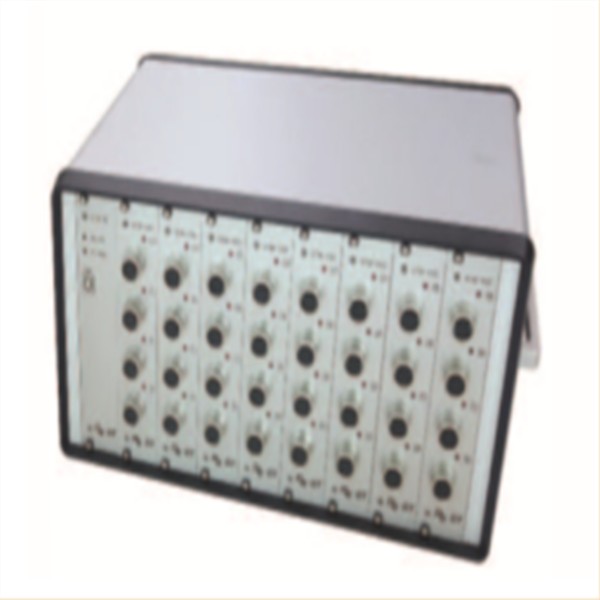

GIN-360 |
产品特点
·多通道直接与计算机连接的动态数据采集器
·每个通道测量频率1KHz
·使用USB端口进行实时测量
·内置120/350Ω桥盒
·内置槽型通道，每个槽有4个通道
·可连接1/4桥、1/2桥、3线制、全桥电路
·GIN-350(最多16通道)、GIN-360(最多40通道)，最多可扩展128通道
·可选择单点触摸圆形接口（Tajimi接口）
产品规格
|
模块 |
GIN-350 |
GIN-360 |
|
通道数 |
4/8/12/16 |
4/8/12/16/24/28/32 |
|
测量频率 |
1000Hz |
|
|
接头 |
5针接头、Tajimi接头 |
|
|
传感器输入 |
-1/4桥 或1/2桥：120Ω、350Ω -全桥传感器：0.5mV/V~10 mV/V -电位计传感器 -Pt100温度传感器，J/K/T/E/R/S型热电偶传感器 -电压：10V |
|
|
输入量程 |
10000、100000、1000000 |
|
|
低通滤波器 |
通过程序可10Hz、100Hz、1KHz通过 |
|
|
接口 |
USB |
|
|
程序 |
Multiscan软件、Multiload软件 |
|
|
尺寸 |
270(长)*190(宽)*270(高)mm |
360(长)*190(宽)*270(高)mm |
|
电源 |
AC 220V,50~60Hz |
|
