: 1000大量程轮辐式力传感器

全国服务热线：138-1892-7163

在线咨询资料下载

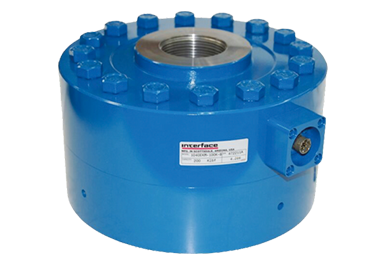

1000大量程轮辐式力传感器

1000大量程轮辐式力传感器

●量程范围：0~450kN…4500kN

●精确等级：≤±0.06~±0.2%FS

●输出信号：2.0mV/V

●工作温度：-55℃-90℃

尺寸参数 Dimension Parameters

1000大量程轮辐式力传感器

图纸标号	型号
	1040/1044	1052	1060	1080	1090
	量程
	450，600kN	900kN	1500kN	2250kN	4500kN
	mm	mm	mm	mm	mm
1	279.0	304.8	393.7	520.7	660.4
2	88.9	114.3	139.7	158.8	196.9
3	76.2	108.0	127.0	152.4	190.9
4	122.2	144.3	196.3	267.9	350.3
5	228.6	250.8	322.1	419.1	520.7
6	11.25°	9.00°	7.50°	6.43°	5.63°
7	16.5	0.79	23.9	27.0	33.3
8	82.6深	95.3深	108.0深	130深	178深
9	12.7	15.0	17.5	25.4	31.3
10	76.2	114.3	127.0	177.8	228.6
11	0.80	0.80	0.80	0.80	2.5
12	114.3	152.4	196.9	267.9	355.6
13	69.8深	95.3深	108.0深	162深	184深

推荐应用场合：

超大量程载荷测试，疲劳试验，拉压力试验机等。广泛应用于桥梁交通、土木建筑、机械工程、水利水电、航空航天、船舶海洋等领域。

技术规格 Technical Specifications

型号	1040	1044	1052	1060	1080	1090
量程	450	600	900	1500	2250	4500
精度等级-（MAX ERROR）
静态误差%FS	±0.06	±0.07	±0.09	±0.10	±0.15	±0.20
非线性%FS	±0.06	±0.08	±0.09	±0.10	±0.15	±0.20
滞后性%FS	±0.06	±0.08	±0.09	±0.10	±0.15	±0.20
重复性%RO	±0.02
蠕变（20min）%	±0.025
侧向力影响%	±0.1	±0.25
偏心载荷%/in	±0.1	±0.25
温度
温度补偿范围	-10 to 45℃
工作温度范围	-55~90℃
零点温漂	±0.0007%RO/℃-MAX
灵敏度温漂	±0.0015%RO/℃-MAX
电气特征
灵敏度	2.0mV/V
激励电压	20 VDC MAX
输出电阻	350Ω
零点输出	±1.0%RO
绝缘电阻	5000MΩ
机械特征
安全过载	±300%CAP
挠度@RO-mm	0.075	0.076	0.10	0.10	0.13	0.13
选配底座-P/N	B105（M）	B116（M）	B121（M）	B122（M）	B123（M）	B125（M）
固有频率kHz	4.9	5.0	5.5	5.5	5.5	5.5
重量kg	30.9	31.8	45	90	205	390
连接方式	PC04E-10-6P
标定方式	拉力/压力
