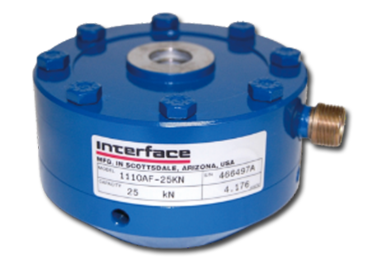

1100超精度轮辐式力传感器

1100超精度轮辐式力传感器

●量程范围：1.5kN…900kN

●精确等级：≤±0.03~±0.06%FS

●输出信号：2.0 or 4.0mV/V

●工作温度：-55℃-90℃

尺寸参数 Dimension Parameters

1100超精度轮辐式力传感器

图纸标号	型号
	1110	1120	1132	1140
	量程
	1.5,2.5,5,10,25,50kN	100,250kN	450	900
	mm	mm	mm	mm
1	104.8	153.9	203.2	279.0
2	34.9	44.5	63.5	88.9
3	31.7	41.4	57.2	76.2
4	34.0	67.3	95.2	122.2
5	88.9	130.3	165.1	228.6
6	22.5°	15.0°	11.25°	11.25°
7	7.10	10.4	13.5	16.5
8	28.深	35.6深	54.6深	82.6深
9	5.10	7.60	10.2	12.7
10	28.6	44.5	50.8	76.2
11	0.80	0.80	0.80	0.80
12	31.8	57.2	76.2	114.3
13	22.1深	35.6深	44.5深	69.8深

推荐应用场合：

超大量程载荷测试，疲劳试验，拉压力试验机等。广泛应用于桥梁交通、土木建筑、机械工程、水利水电、航空航天、船舶海洋等领域。

技术规格 Technical Specifications

型号	1110	1120	1132	1140
量程	1.25,2.5,5,10kN	100,250kN	450kN	900kN
精度等级-（MAX ERROR）
静态误差	±0.02%FS	±0.035%FS	±0.05%FS	±0.06%FS
非线性	±0.03%FS	±0.035%FS	±0.05%FS	±0.06%FS
滞后性	±0.02%FS	±0.045%FS	±0.05%FS	±0.06%FS
重复性	±0.01%RO	±0.01%RO	±0.01%RO	±0.01%RO
蠕变（20min）	±0.025%	±0.025%	±0.025%	±0.025%
侧向力影响	±0.1%	±0.1%	±0.1%	±0.1%
偏心载荷	±0.1%/in	±0.1%/in	±0.1%/in	±0.1%/in
温度
温度补偿范围	-10 to 45℃	-10 to 45℃	-10 to 45℃	-10 to 45℃
工作温度范围	-55~90℃	-55~90℃	-55~90℃	-55~90℃
零点温漂	±0.0007%RO/℃-MAX
灵敏度温漂	±0.0015%RO/℃-MAX
电气特征
灵敏度	2.0mV/V	4.0mV/V	4.0mV/V	4.0mV/V
激励电压	20 VDC MAX	20 VDC MAX	20 VDC MAX	20 VDC MAX
输出电阻	350Ω	350Ω	350Ω	350Ω
零点输出	±1.0%RO	±1.0%RO	±1.0%RO	±1.0%RO
绝缘电阻	5000MΩ	5000MΩ	5000MΩ	5000MΩ
机械特征
安全过载	±150%CAP	±300%CAP	±300%CAP	±300%CAP
挠度@RO-mm	0.05	0.10	0.15	0.20
选配底座-P/N	B101（M）	B103（M）	B112（M）	B105（M）
固有频率kHz	2.7,3.5,4.9,7.0,8.5	4.6,5.0	4.0	3.5
重量kg	1.5	9.8	24	66
连接方式	PC04E-10-6P
标定方式	拉力/压力
