    GNET600系列便携型动态数据采集系统

    GNET600系列的动态应变,振动综合采集系统,是美国GUMI公司出品的新型一代的便携式小型经济型动态数据采集系统

    全国服务热线:138-1892-7163

    GNET600系列便携型动态数据采集系统


    GNET600系列便携型动态数据采集系统

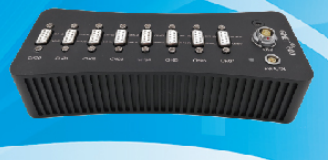

         GNET600系列的动态应变,振动综合采集系统,是美国GUMI公司出品的新型一代的便携式小型经济型动态数据采集系统。

     系统组成简单,只需连接几根线缆即可开始测试,无需其他外置模块

     USB连接线缆同时供电和通讯

     内置桥盒,支持桥路:1/4桥(120350Ω)、半桥、全桥

     支持多种采集信号:应变片、应变式传感器、加速度传感器、直流电压/电流、温度传感器(热电偶、铂电阻)、电位计式传感器,数字信号

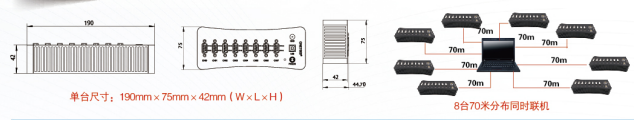

     体积小巧,可分散和组合使用,可 8台70米间距分布测量,适合土木,机械结构现场中低应变,振动动态测量

    GNET600系列便携型动态数据采集系统


    功能强大,除应变测量、振动以外,同时可测几乎所有常用的传感器类型,为现代科研多样化的测试要求提供方便

    可采集信号



    统组成简单,安装方便,USB供电,无须外供电、信号输入端为应变测试等信号特制接口,可焊可压紧连结


    GNET600系列便携型动态数据采集系统


     软件功能多样:除自配软件以外,可支持多种软件开发

          采集软件



    Excel、LABVIEW、DASYLab、 MATLAB、Origin、C&Visual BASIC等开发语言

    部分典型用户

    典型用户


    同济大学,浙江大学,合肥工业大学,浙江理工,哈尔滨工业大学,上海大学,上海交大,北京林业大学

    中国机械研究总院,昆明机床,上海中发,同济汽车研究院,清华大学,中船重工第七0二研究所


         系统规格

    系统型号

    GNET600采集器

    GNET601(隔离型)

    可测信号

    应变片、应变式传感器、加速度传感器、直流电压/电流、温度传感器(热电偶、铂电阻)、电位计式传感器,数字信号

    应变量程

    ±6000με/±12000με/±24000με/±48000με

    精度

    0.2%±3με@2000uε0.5%±3με@5000uε

    最高分辨率

    0.1uε@3000uε

    支持桥路

    1/4桥(120350Ω)、1/2桥、全桥

    通讯接口 USB 外供电:DC 12V(4-7通道)
    延长距离

    高速70m(通过USB转网线)

    扩展能力

    64通道

    采样频率

    应变总采样率:2kHz;电压总采用率:最高33KHz

    采样方式

    循环采样
    配套软件

    IW采集记录软件,支持VB,VC,Labview,C,C++开发

    计算功能

    校正系数等的乘法运算

    可进行测量值的物理量变换、技术和补偿

    数据存储

    电脑硬盘实时存储可设置存储大小,多个文件存储,导出EXCEL,CSV,TEXT ,ASCII数据格式

    传感器供电

    3.3VDC5V DC、±12V DC

    稳定性

    时漂3με@±5000με量程,25℃,24小时

    具体规格

    见主机与采集卡部分


    采集参数


    拟通道数

    8(差分)/16(单端)


    可测信号

    应变片、应变片式传感器、直流输出加速度传感器、直流电压、直流电流、温度传感器(热电偶、铂电阻)、电位计式传感器


    数字通道

    4个,功能计数与内/外触发


    拟输出通道

    2个,用于外触发


    应变测量

    通道数 8 供桥电压

    3.3V DC


    支持桥路


    1/4桥(120欧姆)、1/2桥、全桥


    采样频

    200Hz/通道(应变)


    应变系数

    默认2.00(可在软件通道设置里进行设置)


    测量范围

    ±6000uε/±12000με/±24000με/±48000με


    分辨率

    0.1με@±6000με;0.2με@±6000με;

    0.5με@±24000με;1με@±48000με


    精度

    0.2%±3με@2000uε;0.5%±3με@5000uε


    电压测量

    通道数

    8(差分)/16(单端)


    总采样频率

    33kHz@±10V/±5V25kHz@±1.2V3.5kHz@±80mV/±20mV


    非线性

    0.1%@±5V


    测量范围、分辨率、精度


    测量范围 分辨能力 测量范围 分辨能力

    ±10V

    0.6μV

    ±80mV

    0.005μV


    ±5V
    0.3μV
    ±20mV
    0.0012μV

    电流测量

    通道数 8 总采样频率 24.7kHz

    测量范围、分辨率、精度

     测量范围

    分辨能力

    精度


    0-24mA

    0.1μA

    ±(0.068%+19.8μA


    0-200mA

    1μA

    ±(0.068%+171μA


    备注:电流测量精度也取决并联电阻精度等因素


    热电偶测量

    通道数 8 总采样频率 2.5kHz

    支持类型

    TSRNKJGED


    测量范围、分辨率、精度


    类型 测量范围 分辨能力 精度

    T

    -200~400

    0.1

    ±0.76


    S

    -50~1768

    0.1


    ±1.98


    K

    -200~1360

    0.1

    ±0.78


    J

    -210~1200

    0.1

    ±0.72


    E

    -200~1000

    0.1

    ±0.73


    D

    0~2315

    0.1

    ±1.85


    备注:以上理论精度,热电偶测量精度也取决于热电偶精度等级,连线等因素


    铂电阻测量


    通道数 8(差分)/16(单端)(四线制/三线制)

    支持类型

    100Ω、500Ω、1kΩ

    采样频率

    2kHz


    测量范围、分辨率、精度


    类型 测量范围
    分辨能力 精度

    100Ω

    ±50

    0.1


    ±0.44


    -100~300

    ±0.57


    -238~850

    ±1.4


    500Ω
    -100~300

    0.1

    ±0.84


    备注:以上理论精度,铂电阻测量精度也取决于铂电阻精度等级连线等因素

    采集软件

    IW采集软件


    IW软件功能:

     设置通道测量条件、运算条件

     多种滤波功能:高通、低通、带通、带阻

     联机控制采集过程

     实时显示与存储数据

     设置触发:点击控制开始采集、可以根据

       通道条件触发

     测试数据的导出,数据曲线回看

     支持多种编程开发语言:Excel、Labview、   Dasylab、Origin、C&Visual Basic


    Dasylab软件

    Dasylab软件功能:

     设置输入输出通道测量条件

     触发功能:条件触发、预/后触发、组合触发、

       采样触发、查询触发、继电器触发

     信号处理:实时FFT、滤波、相关、数据窗等

     统计功能:最大/最小、均方根值、直方图、曲

       线回归、脉冲分析、计数器

     显示模式:表格、时间曲线、XY曲线、模拟表、

       数字表、状态灯、曲线记录仪

     运算功能:算术、几何、位运算、微积分、逻辑运
