光纤光栅式传感器
全国服务热线：135-6467-1852
光纤光栅式传感器

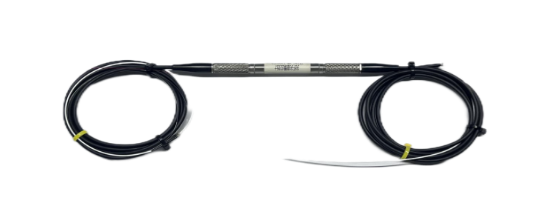

(1)LC-BG-WD光纤光栅温度计
?型号/名称：LC-BG-WD光纤光栅温度计
?特点：LC-BG-WD光纤光栅温度计是一款充分利用光纤光栅固有温度灵敏性的高分辨率温度传感器。由坚固的不锈钢材料构成
?应用：桥梁、大坝、隧道、粮库、厂房、海洋石油平台等大型结构的温度监测。尾纤长度和连接器都能按照实际应用需求定制。
|
标准量程 |
-40 ℃～+120 ℃ |
|
测量精度 |
±0.3℃ |
|
分辨率 |
±0.1℃ |
|
封装形式 |
防爆不锈钢外壳 |
|
防护等级 |
IP67 |
|
出纤形式 |
双端出纤，长度可定制 |
|
抗拉强度 |
两端光缆至少可以承受100N的拉力 |
|
连接方式 |
熔接或按要求定制 |
|
工作环境 |
温度-40 ℃～+120 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+120 ℃ ，湿度无要求 |

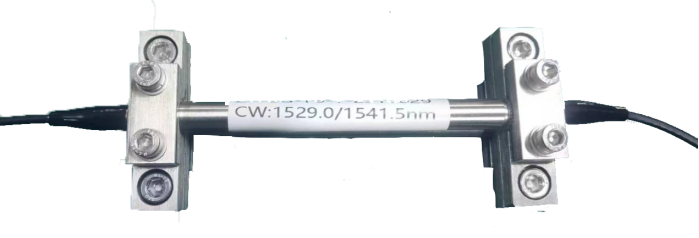

(2)LC-BG-YB01光纤光栅式表安应变计
型号/名称：LC-BG-YB01光纤光栅式表安应变计
特点：一般通过焊接或膨胀螺栓的方式进行安装固定，亦可采用粘贴的方式固定。
应用：LC-BG-YB01光纤光栅式表安应变计，适用于各种金属、混凝土表面的应变监测。
|
标准量程 |
±1500 με （可定制） |
|
综合误差 |
≤0.3%FS |
|
波长重复性 |
≤0.3%FS |
|
非线性度 |
≤0.3%FS |
|
温度精度 |
±0.4℃ |
|
分辨率 |
0.05%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自补偿或外部补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |

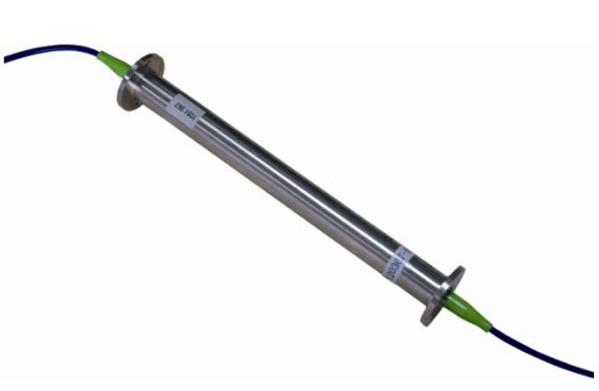

(3)LC-BG-YB02光纤光栅式混凝土埋入应变计
-
型号/名称：LC-BG-YB02光纤光栅式混凝土埋入应变计
-
特点：LC-BG-YB02光纤光栅式混凝土埋入应变计采用高性能合金材料做为封装基体。
-
应用：适用于桥、大坝等大型土木工程中混凝土、钢筋或可塑性材料内部应变的检测。
|
标准量程 |
±1500 με （可定制） |
|
综合误差 |
≤0.3%FS |
|
波长重复性 |
≤0.3%FS |
|
非线性度 |
≤0.3%FS |
|
温度精度 |
±0.4℃ |
|
分辨率 |
0.05%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自补偿或外部补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
型号/名称：LC-BG-LF光纤光栅式裂缝计
特点：精度可到到0.02mm
应用：LC-BG-YB01光纤光栅式表安应变计，适用于测量结构物的裂缝
|
标准量程 |
5mm、10mm |
|
综合误差 |
≤0.2%FS |
|
波长重复性 |
≤0.15%FS |
|
非线性度 |
≤0.15% |
|
分辨率 |
0.1%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自带温度补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(5)LC-BG-WY01光纤光栅式位移计-小量程拉线位移计
型号/名称：LC-BG-WY01光纤光栅式位移计-小量程拉线位移计
特点：安装时将传感器和探头分别固定在移动物体和参考物体上。 为避免由于错位，导致杆式位移计失效，增加小量程拉线位移计。
应用：用于测量表面缝的开合度，适用于各种隧道管片接缝、水坝坝体位移、土壤沉降、岩石、山体、边坡监测等。
|
标准量程 |
5mm、10mm |
|
综合误差 |
≤0.2%FS |
|
波长重复性 |
≤0.15%FS |
|
非线性度 |
≤0.15% |
|
分辨率 |
0.1%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自带温度补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(6)LC-BG-WY02光纤光栅式位移计-杆式位移计
型号/名称：LC-BG-WY02光纤光栅式位移计-杆式位移计
特点/注意事项：安装时将传感器和探头分别固定在移动物体和参考物体上。
应用：LC-BG-WY02光纤光栅式位移计-杆式位移计主要用于测量表面缝的开合度，适用于各种支座位移、隧道管片接缝、水坝坝体位移、土壤沉降、岩石、山体、边坡监测等。
|
标准量程 |
5mm、10mm |
|
综合误差 |
≤0.2%FS |
|
波长重复性 |
≤0.15%FS |
|
非线性度 |
≤0.15% |
|
分辨率 |
0.1%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自带温度补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(7)LC-BG-WY03光纤光栅式位移计-大量程拉线式位移计
型号/名称：LC-BG-WY03光纤光栅式位移计-大量程拉线式位移计
特点/注意事项：产品通过钢丝绳连接两块被测构件，当构件间出现相对位移时，钢丝绳被拉出或回缩，位移量转化为对内部光纤光栅的应力作用，从而改变光纤光栅的波长输出值，达到测试目的。
应用：测量砼块（如管片计沉管间）间的接缝开度或边界位移，也可以测试梁端伸缩缝的变化等。
|
标准量程 |
200、300、400、500、800mm |
|
综合误差 |
≤0.2%FS |
|
波长重复性 |
≤0.15%FS |
|
非线性度 |
≤0.15% |
|
分辨率 |
0.1%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自带温度补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
型号/名称：LC-BG-JSD光纤光栅加速度（振动）计
应用：用于多种场合的频率测试，低频响应良好，高频有较好的灵敏度一致性。
|
量程 |
±2g 可定制 |
|
频率响应范围 |
0-30Hz（软件自带算法） |
|
温度补偿 |
无需温度补偿 |
|
尺寸 |
59*53*24 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(9)LC-BG-CXG光纤光栅测斜管
型号/名称：LC-BG-WY03光纤光栅式位移计-大量程拉线式位移计
特点/注意事项：LC-BG-CXG光纤光栅测斜管是一种用于测量钻孔、基坑、地基基础、墙体和山体坡等工程构筑物的顶角、方位角的仪器，
应用：倾斜观测，实现事故灾害的预警。
|
中心波长 |
1510nm - 1590nm |
|
测量范围 |
±5°（可定制） |
|
分辨率 |
≤0.01%（F.S） |
|
测量精度 |
≤0.2%（F.S） |
|
温补方式 |
内置温度补偿 |
|
工作温度范围 |
-25℃～+80℃ |
|
尺寸 |
220mm*43mm*56mm |
|
连接头 |
FC/APC 或熔接（其他可定制） |
|
尾纤 |
铠装光缆 |
(10)LC-BG-CYB光纤光栅式长标距表贴应变计
型号/名称：LC-BG-CYB光纤光栅式长标距表贴应变计
特点/注意事项：LC-BG-CYB光纤光栅式长标距表贴应变计适用于大标距场合测量应变。
|
标准量程 |
±1500 με （可定制） |
|
测量精度 |
<0.3%FS |
|
分辨率 |
0.05%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自补偿或外部补偿 |
|
防护等级 |
IP67 |
|
标距 |
500mm（可定制，建议≤800mm） |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(11)LC-BG-GJ光纤光栅式钢筋测力计
型号/名称：LC-BG-GJ光纤光栅式钢筋测力计
特点/注意事项：通过机械固定或者焊接至被测钢筋上。
应用：适用于监测大坝、桥梁、厂房基础、桩基、隧洞衬砌等结构的钢筋应力。
|
标准量程 |
100MPa、200MPa、300MPa(其他量程可定制) |
|
测量精度 |
<0.3%FS |
|
分辨率 |
0.03%FS |
|
钢筋尺寸 |
安需求定制 |
|
封装形式 |
螺纹钢/钛圆钢/锰钢 |
|
温度补偿 |
外部补偿 |
|
防护等级 |
IP67 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
型号/名称：LC-BG-SY光纤光栅式渗压计
特点/注意事项：安装在钻孔、测井或测压管中，也可以直接测量水位。
应用：应用于测量流体的压力，如埋入坝体、填土内可以监测其地下水位及孔隙水压力
|
标准量程 |
0.7Mpa（可定制） |
|
测量精度 |
<0.3%FS |
|
分辨率 |
0.03%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度0 ℃～+80 ℃ （不能结冰），湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(13)LC-BG-TY光纤光栅式土压力计
型号/名称：LC-BG-TY光纤光栅式土压力计
特点/注意事项：仪器内置光纤光栅传感器，作用在盒体上的土体压力将引起光纤光栅波长的变化，通过专用调制解调设备即可测得土体应力的变化。
应用：测量填土、堤坝等软基的土体压力或边界土压力。
|
标准量程 |
0.35、0.75、2、5Mpa（可定制） |
|
测量精度 |
<0.3%FS |
|
分辨率 |
0.03%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自补偿 |
|
防护等级 |
IP68 |
|
工作环境 |
温度-30 ℃～+80 ℃ （不能结冰），湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(14)LC-BG-MS光纤光栅式锚索测力计
型号/名称：LC-BG-MS光纤光栅式锚索测力计
特点/注意事项：适用于锚索、岩石锚杆、锚栓以及其它重型荷载的监测
应用：可应用于桥梁、基础、桩基、大型结构等需要预应力锚索的场合。
|
标准量程 |
500KN（可定制） |
|
测量精度 |
<0.5%FS |
|
分辨率 |
0.1%FS |
|
封装形式 |
不锈钢外壳封装 |
|
温度补偿 |
自带温度补偿 |
|
防护等级 |
IP67 |
|
工作环境 |
温度-30 ℃～+80 ℃ ，湿度无要求 |
|
存储环境 |
温度-40 ℃～+80℃ ，湿度无要求 |
(15)LC-BG-JD光纤光栅倾角仪
-
型号/名称：LC-BG-JD光纤光栅倾角仪
-
特点/注意事项：双光栅封装结构可实现温度的自我补偿，计算方便，可多个或同其他类型的光纤光栅传感器串接，实时监测。
应用：可应用于桥塔、电力杆塔、高层建筑，也可用于盾构隧道收敛变形监测，滑坡监测
|
封装 |
不锈钢外壳封装 |
|
温补 |
差分补偿（不受温度影响） |
|
量程 |
±5°、±10°、±15° |
|
重复性 |
≤0.1%FS |
|
非线性度 |
≤0.3% |
|
IP等级 |
IP68 |
