ISNET系列动态数据采集系统

ISNET功能全面，满足您的测试需求

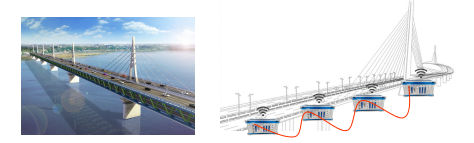

有线/无线，分布式，同步监测大型结构

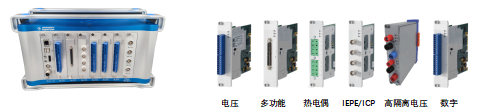

应变，振动，电压，温度等多种采集模块，主机机箱6槽/12槽，灵活配置

可以脱机独立工作、多个U盘，移动硬盘直接存储，可达320G

可外接独立显示屏，实时控制，显示

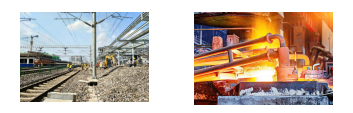

适应多种恶劣环境，抗电磁干扰，性能稳定，精确

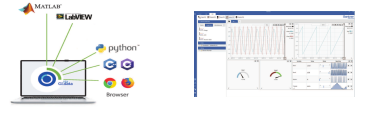

开放的软件平台，支持MATLAB，LabVIEW，Python等编程开发

ISNET系列动态数据采集系统主机配置方案

ISNET S系列主机配置

ISNET系列动态数据采集系统两款主机型号：ISNET-S6，ISNET-S12，可分别搭载6/12张采集卡。

通讯方式：主机既可以通过网线直接与电脑连接，也可以多台主机搭配使用，有线联机或无线联机。

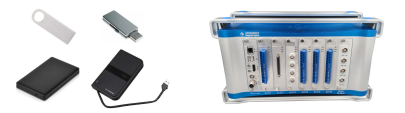

扩展存储：可连接多个U盘，移动硬盘，可扩展存储320G

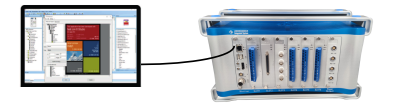

单台联机：1台主机（可装6/12块采集卡），以太网直接联机PC使用

多种联机方式：脱机工作、单台联机，多台局域网联机，无线局域网联机

系统详细规格

ISNET系列动态数据采集系统，主机主要参数
型号	ISNET-S6	ISNET-S12

插槽数	6	12
主机尺寸	400x200x230mm	700x200x230mm
接口	2个USB接口，2个SYNC同步接口，1个数字接口（6通道）， 1display接口，1以太网口，4个12V电压输出接口，1个CAN2.0口
RAM	1 GB缓存容量	Flash		4GB闪存容量
可扩展容量可达	320G（10个U盘）	采样频率		100KHz
实时时钟	电池缓冲	监视器		可编程
以太网通讯接口
信道数	2048byte		波特率	1Gigabit/s
数据传输速率	16Mbytes/s		隔离电压	500V
CAN总线接口
通道数	1		电器标准	CAN2.0
波特率	1Mbps		配置	CAN DBC 文件
数字输入
通道数	6		输入电压/电流	Max.30VDC/max.1.5mA
功能	可配置的计数器，频率，PWM，状态测量，编码器输入为测量同步
多台主机同步
接口	标准RS485		同步精度	系统同步±1us
供电	10-30VDC，过压/过流保护		功率	12W
工作温度	-20℃ ~ +60℃		存储温度	-40℃ ~ +85℃
电磁兼容性	EN61000-4,EN55011
