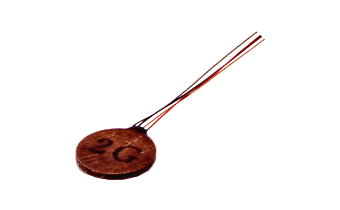

PS小型压力传感器（50kPa~7MPa）
是转换元素处使用应变片，并在传感器内部构成电桥的小型薄型结构的压力传感器。安装时需使用粘合剂。适用于采用多个点的压力分布测量。
全国服务热线：138-1892-7163
PS小型压力传感器（50kPa~7MPa）
是转换元素处使用应变片，并在传感器内部构成电桥的小型薄型结构的压力传感器。安装时需使用粘合剂。适用于采用多个点的压力分布测量。
● 超薄型、小型
● 多种测量范围
● 点压分布测量用
尺寸参数 Dimension Parameters
|
型号名称 |
额定容量 |
固有频率（约） |
|
|
平行方向 |
垂直方向 |
||
|
PS-05KC |
PS-05KD |
50kPa |
10kHz |
|
PS-1KC |
PS-1KD |
100kPa |
10kHz |
|
PS-2KC |
PS-2KD |
200kPa |
14kHz |
|
PS-5KC |
PS-5KD |
500kPa |
20kHz |
|
PS-10KC |
PS-10KD |
1MPa |
37kHz |
|
PS-20KC M2 |
PS-20KD M2 |
2MPa |
46kHz |
|
- |
PS-30KD M2 |
3MPa |
58kHz |
|
PS-50KC M2 |
PS-50KD M2 |
5MPa |
71kHz |
|
PS-70KC M2 |
PS-70KD M2 |
7MPa |
86kHz |
推荐应用场合：
空间非常有限的液体或气体压力测量。广泛应用于桥梁交通、土木工程、水利水电、航空航天、船舶海洋、环境科学等领域。
技术规格 Technical Specifications
|
额定容量 |
参照表 |
|
非直线性 |
±1%RO或以内 |
|
滞后 |
±1%RO或以内 |
|
额定输出 |
1mV/V（2000×10-6应变量） 05KC,D为0.25mV/V（500×10-6应变量）或以上 1KC,D为0.5mV/V（1000×10-6应变量）或以上 2KC,D为0.85mV/V（1700×10-6应变量）±30% |
|
零点温度影响 |
±0.2%RO/℃或以内（05K为±0.8%RO/℃或以内、1K为±0.4%RO/℃、2K为±0.4%RO/℃） |
|
输出温度影响 |
±0.2%RO/℃或以内（05~2K为±0.3%RO/℃或以内） |
|
温度补偿范围 |
0~50℃ |
|
使用温度范围 |
-20~70℃ |
|
激励电压峰值 |
3V AC或DC |
|
推荐激励电压 |
1~2V AC或DC |
|
输入阻抗 |
350±10% |
|
输出阻抗 |
350±10% |
|
电缆 |
外径0.1mm（PS-05KD,1KD为外径0.08mm） 聚氨酯铜线5cm，前端焊锡 |
|
安全过载 |
150% |
|
固有频率 |
参照表 |
|
重量 |
约0.5g |
|
外装 |
金属质地 |
