    PTI 3D运动捕捉系统

    3D运动捕捉系统是加拿大PTI公司的产品,拥有市场上超快的采样频率(10000Hz),超大的视场角(具有矩形捕捉空间的高达100°的视场),超高的精度(0.1mm),超低的延迟(0.3ms),自动校准(无需手动)。广泛应用于机器人、生物力学、神经科学、康复、人体力学、动画等研究。

    全国服务热线:138-1892-7163

    PTI 3D运动捕捉系统

    PTI 3D运动捕捉系统

    ● 革命性的3D运动捕捉系统

    ● 市场上超快的采样速度10000Hz

    ● 高达170°的视场角,自动连续校准


    系统构成

    PTI 3D运动捕捉系统

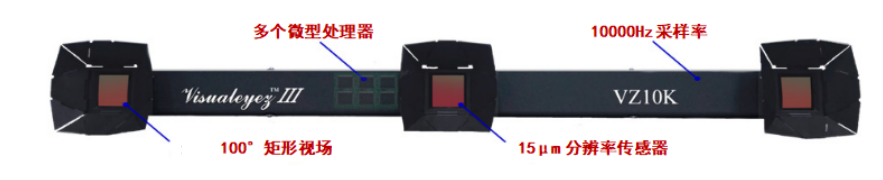

    性能优异的跟踪器

    跟踪器

    6个板载处理器,超高10000Hz采样,超大100°矩形视角,15μm的分辨率

    自动校准:市场上先进的即时校准技术。在捕捉期间移动您的跟踪器无需停止记录并且不会产生数据错误!

    有市场上超大捕捉范围:水平和垂直均90°(以下为3D捕捉空间示意图

    超大捕捉范围


    360°范围的动作捕捉仅需3台跟踪器

    超大捕捉范围

    实时运动捕捉数据流用于:在线/离线分析 API,可用SDK和更多(请询问不同的插件)

    采集软件

    Visualeyez III VZ10K/VZ10K5系统参数

    超小传感距离

    0.5m(VZ10K),0.25m(VZ10K5)

    位置精度

    0.015mm @1.2m 距离(极小可探测位置变化)

    标记数量

    512ID的活动的LED标记

    精确度

    高达0.10mm(RMS,1D,标称值),0.25mm(RMS,3D组合,标称值)标准的校准范围

    数据延迟

    0.3ms(在超快采样率下)

    采样速率

    每秒10000 3D数据点(VZ10K5)

    每秒5000 3D数据点 (VZ10K)

    校准范围

    标准范围:0.6~2.5m距离

    扩展范围:0.6~4m+距离

    ±40°偏航角,±30°俯仰角

    可定制范围(请来电咨询)

    捕捉范围

    7米(标准曝光),9米和更远(扩展曝光)

    三维数据处理

    实时。通过跟踪器的处理单位(不需要额外的硬件或计算机)

    数据格式的输出

    3D位置数据:Txt,C3D

    单个跟踪器的校准

    出厂已校准,无需手动校准

    多个跟踪器的校准

    自动连续,无需手动操作

    视场

    高达100°,水平和垂直

    接口

    高速RS422实时数据接口

    支持操作系统

    Windows 7/8/10,Linux

    跟踪器类型

    六个>170°的发射角芯片

    超小系统配置

    一个单一的3D跟踪器

    多次采样等级

    是(同时在不同的频率下使用同样的空间分辨率捕捉不同的跟踪器)

    触觉反馈

    是,触觉标志

    捕捉范围可达

    15个高功率的LED跟踪器

    SDK

    C++,低级别的控制选项

    插件

    Matlab,Labview,ROS,VRPN...

    外部启动/停止

    是。通过手动开关、计算机端口或第三方设备。

    与其他设备的同步

    体积和重量

    VZ10K:112×5×5cm,2.8kg/VZ10K5:61.7×5×5cm,1.2kg

    感应标记参数:

    感应标记

    感应标记
    感应标记

    主要应用

    生物力学,康复中心,机器人,电机控制.

    机器人技术,无人机,六自由度,临床试验,神经科学...

    手术工具,脊柱的研究,神经科学,手指捕捉...

    尺寸和重量

    19×16×7mm,3.9g

    40×28×9mm(含电池),9.5g(不带电池)

    7mm,0.5g(标记)

    LED类型

    一个6芯片,175°发射角LED(1个ID)

    一个6芯片,175°发射角LED

    一个6芯片,175°发射角LED

    供电源

    一个7.2V电池(56×30×26mm,50g)供给多达个22标记

    一个(热插拔)可反复充电3.6V电池(7g)

    一个7.2V电池(56×30×26mm,50g)

    替代电源

    支持

    不带电池支持

    可以

    标记间连接

    通过一个标记到标记的互联线

    1到3,以独特的ID,7mm直径,每个0.5g

    通过目标控制箱(TCM16)58×37×13,25g

    标记控制

    无线(单接收器58×37×13mm,19g)

    无线

    无线(单个接收器58×37×13mm,19g)


    VZAnalyzer软件介绍

    采集软件


    VisualeyezTM系列软件包括全套的软件方便用户的各种应用。这些包括:

    1.图形用户界面

    2.多跟踪系统的数据融合以及我们革命性完全自动的自适应校准

    3.用于捕捉数据分析和闭塞处理的功能齐全的工具箱4.一种用于控制第三方模拟数据采集与运动捕捉同步的使用软件

    5.用于分配所捕获的运动数据到多个计算机同时并行的应用程序的工具,它也可以合并多个VisualeyezTM系统捕捉的数据用于应用数据的虚拟交互

    6.一个软件开发工具包(SDK)和一系列插件,允许用户编写的或第三方软件实时或在任何实时重播或脱机用户应用程序中访问运动捕捉数据




    主要应用

    主要应用
