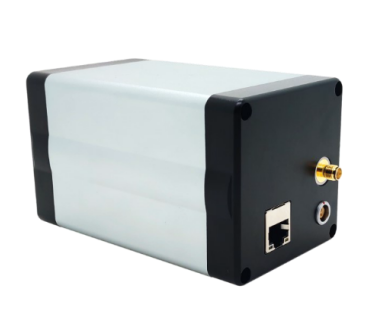

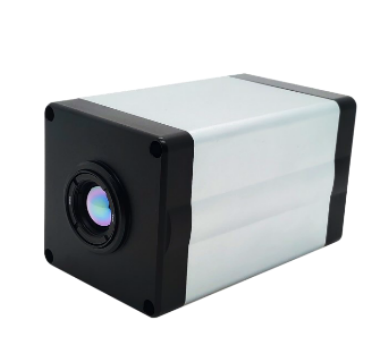

    THLC-HiNet 系列在线式长波非制冷测温型红外热像仪

    HiNet系列在线测温型红外热像仪,分为专业版也OEM版两大类。均采用低噪声非制冷红 外机芯、高性能红外镜头,以及性能优异的成像处理电路,并嵌入先进的图像处理算法,是一 款外形设计紧凑、价格经济的在线式红外热像仪。具备体积小、功耗低、启动快速、成像质量 优异、测温精准等特点。

    全国服务热线:138-1892-7163


    THLC-HiNet 系列

    在线式长波非制冷测温型红外热像仪


        HiNet系列在线测温型红外热像仪,分为专业版也OEM版两大类。均采用低噪声非制冷红 外机芯、高性能红外镜头,以及性能优异的成像处理电路,并嵌入先进的图像处理算法,是一 款外形设计紧凑、价格经济的在线式红外热像仪。具备体积小、功耗低、启动快速、成像质量 优异、测温精准等特点。

    THLC-HiNet 系列在线式长波非制冷测温型红外热像仪

    卓越的图像质量

        HiNet系列配备有一个非制冷型氧化钒(VOx)红外探测器,能够生成1280 x 1024像素的热图像,这可以使热像更加准确,在较远距离也可以显示更多细节。不要求高请图像质量的用户 则可以选择生成640x512或384x288像素机型。两种机型均可以清晰显示50mk的温度差,并有多种规格的红外镜头可供多种用途的用户使用。

    符合 GigE Vision标准

        GigE Vision是行业首个采用千兆以太网通信接口的热像仪接口标准。GigE Vision也是第一个即使在远距离情况下也能够利用低成本标准线缆实现快速图像传输的标准。借助GigE Vision,来自不同供应商的硬件和软件可在GigE接口中实现无缝运行。

    可靠的设备稳定性

        HiNet系列在线式测温红外热像仪的器件选型充分考虑高低温工作性能的要求,保证整机工作有优异的环境适应性能,满足了各种复杂工况下的应用。

    IResearch2.0系列红外软件

        IResearch2.0系列红外软件让红外热像仪能够更高效的实现实时成像、自动增益、热图采集、数据图形化分析。IResearch2.0简洁的UI界面设计、人性化的菜单布局,强大的分析处理功能,开源式SDK,方便客户后端集成开发,将成为工业、电力、边防海事、科研院所等领域客户的优选应用工具。

    THLC-HiNet 系列在线式长波非制冷测温型红外热像仪


       探测器

    焦距

    384*288像素

    640*512像素

    1280*1024像素

    17μm

    17μm

    12μm

    12μm

    视场角

    空间分辨率

    视场角

    空间分辨率

    视场角

    空间分辨率

    视场角

    空间分辨率

    4mm

    90.3°×68.7°

    4.25mrad

    -

    -





    -

    -

    4.1m

    -

    -

    -

    -

    89°×75°

    2.92mrad

    -

    -

    5.8mm

    -

    -

    -

    -

    70°×57°

    2.06mrad

    -

    -

    6.2mm

    61.5°×45.7°

    2.74mrad

    -

    -

    -

    -

    -

    -

    7.5mm

    -

    -

    -

    -

    -

    -

    91.4°×78.6°

    1.25mrad

    9.1mm

    -

    -

    -

    -

    48°×38°

    1.31mrad

    -

    -

    9.7mm

    37.8°×28.7°

    1.75mrad

    -

    -

    -

    -

    -

    -

    13mm

    28.1°×21.3°

    1.31mrad

    45.4.°×37°

    1.3mrad

    33°×26°

    0.92mrad

    -

    -

    19mm

    19.5°×14.7°

    0.89mrad

    32.0°×25.8°

    0.89mrad

    22°×18°

    0.63mrad

    44°×35.8°

    0.6mrad

    25mm

    14.9°×11.2°

    0.68mrad

    24.6°×19.8°

    0.68mrad

    17°×14°

    0.48mrad

    34.2°×27.6°

    0.47mrad

    35mm

    10.7°×8.0°

    0.49mrad

    17.7°×14.2°

    0.49mrad

    12.5°×10°

    0.34mrad

    -

    -

    50mm

    7.5°×5.6°

    0.34mrad

    12.4°×9.9°

    0.34mrad

    -

    -

    17.5°×14°

    0.24mrad

    55mm

    -

    -

    -

    -

    8°×6.4°

    0.21mrad

    -

    -

    100mm

    -

    -

    -

    -

    -

    -

    8.8°×7°

    0.12mrad

    THLC-HiNet 系列在线式长波非制冷测温型红外热像仪

    测器规格

    HiNet-384OEM

    HiNet-644OEM

    HiNet-384Pro

    HiNet-384Pro

    HiNet-384Pro

    性能指标

    测器规程

    384×288像素

    640×512像素

    384×288像素

    640×512像素

    1280×1024像素

    像元间距

    17μm

    12μm/17μm

    17μm

    12μm/17μm

    12μm

    满帧帧频

    60Hz

    30Hz/50Hz

    60Hz

    30Hz/50Hz

    30Hz

    探测器类型

    氧化钒非制冷红外焦平面探测器

    响应波段

    7.5~13μm

    NETD

    50mk

    像调

    图像调整

    手动/自动

    调色板类型

    黑热/白热 /铁红/彩虹/冰火等

    电子变倍

    1.0~3.0x连续变倍

    图像翻转

    左右/上下/对角线

    ORI区域

    支持

    图像处理

    非均匀性校正/数字滤波降噪/数字细节增强

    温功能

    温范围

    -20℃~+150℃,-20℃~+550℃

    -20℃~+150℃

    高低增益切换

    高增益、低增益、高低增益自动切换

    测温精度

    ±2℃或读数的±2%(取较大者)@环境温度-20℃~60℃

    温度校正

    手动/自动校正

    电源

    电源适配器

    AC100V~240V,50/60Hz

    典型电压

    DC12V±2V

    电源保护

    支持过压、欠压、反接保护

    典型功耗

    1.6W @25℃

    1.7W@25℃

    3.7W@25℃

    模拟接口

    BNC

    数字视频

    GigE-Vision

    IO接口

    2 路光隔离输出/输入

    物理属性

    尺寸(标准镜头)

    ≤70*45*45mm

    ≤133*72*72mm

    ≤141*72*72mm

    重量(标准镜头)

    ≤0.15kg

    ≤0.5kg

    ≤0.6kg

    工作/存储温度

    -40℃~+-70℃/-45℃~+85℃

    湿度

    5~95%,无冷凝

    振动

    4.3g,随机振动,所有轴向

    冲击

    40g,11ms,后峰锯齿波,3轴6向

    软件

    IResearch2.0系列 软件

    显示功能:电子缩放、全屏显示、多种调色板选择模式等。

    测量分析功能:划定任意点/线/区域高峰值/低峰值/平均值/标准方差。自动跟踪/显示区域最高温。

    报警功能:声音、颜色、触发多种报警模式,并可自动生成报警曲线,创建报警数据库等。

    温度修正:自动(可使用两台黑体对红外系统的温度自动进行校准)。

    其他功能:人体体温识别及报警,可自动识别人体、AI自动体温算法、划定测量区域内识别等。

    (更多软件功能,详见IResearch软件操作手册)

    THLC-HiNet 系列在线式长波非制冷测温型红外热像仪成像效果
