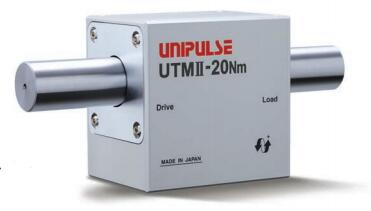

UTMII系列扭矩传感器（0.05~10000Nm）
扭矩传感器“UTMⅡ”是采用Unipulse独自的检测方式。备有高精度放大器、模拟电压输出、无滑环等功能充实并且实现小型化。
全国服务热线：138-1892-7163
UTMII系列扭矩传感器（0.05~10000Nm）
扭矩传感器“UTMⅡ”是采用Unipulse独自的检测方式。备有高精度放大器、模拟电压输出、无滑环等功能充实并且实现小型化。
● 高精度、稳定性好
● 非接触式、免维护
● 起动扭矩小，只有0.00001Nm
尺寸参数 Dimension Parameters
|
量程Nm |
0.05/0.1/0.2 |
0.5/1/2 |
5/10 |
20 | 50 | 100 | 200 | 500 | 1000 | 2000 | 5000 | 10000 |
|
尺寸mm W H D |
54 50 40 |
57 55 40 |
70 68 51 |
67 74 57
|
67 79 62
|
67 79 72 |
86 103 98 |
86 119 111 |
97 141 137 |
103 166 162 |
||
|
全长mm |
74 |
84 |
97 | 150 | 170 | 177 | 187 | 217 | 286 | 306 | 387 | 447 |
|
轴直径mm |
5 | 8 | 12 | 20 | 25 | 30 | 40 | 60 | 70 | 90 | 110 | |
|
消耗电流 |
100mA以下 |
150mA以下 |
160mA以下 |
|||||||||
|
最大转速rpm |
25000 |
20000 |
15000 |
12000 |
10000 |
7000 |
6000 | 5000 | 4000 | |||
|
重量（约） |
160g |
180g |
270g |
700g |
1.1kg |
1.5kg |
2.6kg |
7.3kg |
10.5kg |
21.4kg |
36kg |
|
推荐应用场合：
测量机械动力设备的扭矩变化测量。广泛应用于桥梁交通、汽车、机械工程、水利水电、航空航天、船舶海洋、机器人等领域。
技术规格 Technical Specifications
|
电源输入 |
DC 24V±15% |
|
输出信号 |
±5V DC |
|
负荷抵抗 |
＞2kΩ |
|
响应频率 |
1kHz |
|
脉冲输出 |
1次旋转4个脉冲 |
|
允许过载 |
500%FS |
|
非线性 |
0.03%FS（TYP） |
|
滞后 |
0.03%FS（TYP） |
|
重复性 |
0.03%FS（TYP） |
|
动作温度范围 |
-10~50℃ |
|
零点时温度影响 |
0.01%FS/℃（TYP） |
|
输出时温度影响 |
0.01%FS/℃（TYP） |
|
适合CE标准 |
EMC指令 EN61326-2-3 |
