项目情况：

在宁波大学，培训加拿大PTI 3D运动捕捉系统，可以通过将无线发光标记粘贴在模型上，实时无线捕捉模型的六自由度运动，x，y，z方向的位移，速度，加速度，沿x，y，z轴的旋转角度。

测试亮点：

1.  无线3D运动捕捉，直接获取模型六自由度运动数据；

2.  超大捕捉范围，高达：7mx9mx9m

3.  采样速率可高达：10000Hz；

4.  0.1mm超高精度，15um超高分辨率

5.  支持实时数据导出至matlab以及其他运动分析软件；

系统配置：

1.  加拿大PTI，3D运动捕捉系统追踪器：能做到10000HZ采样速度，170°视场角，自动连续，0.1mm精确度，15μm分辨率。最高可做到512个独立标记ID

2.  无线发光标记16个

3.  专用测试电脑：i7，8G+1T固态硬盘

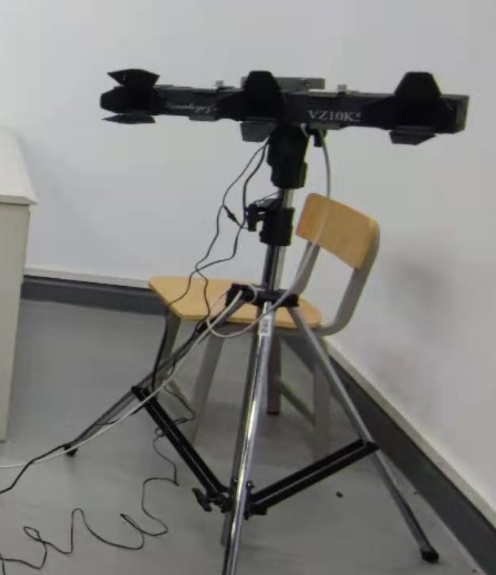

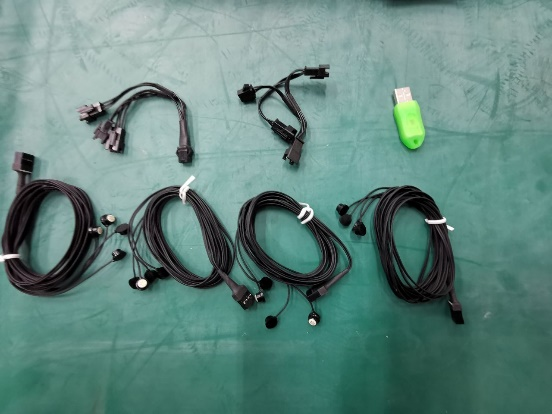

3D运动追踪器	无线发光标记

用户要求：

1.  实时捕捉模型高速运动过程中的六自由度运动

2.  实时图形化界面显示运动过程与数据回放

3.  测试精度达到0.1mm

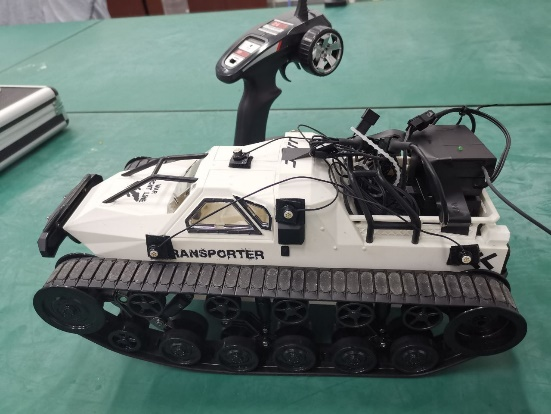

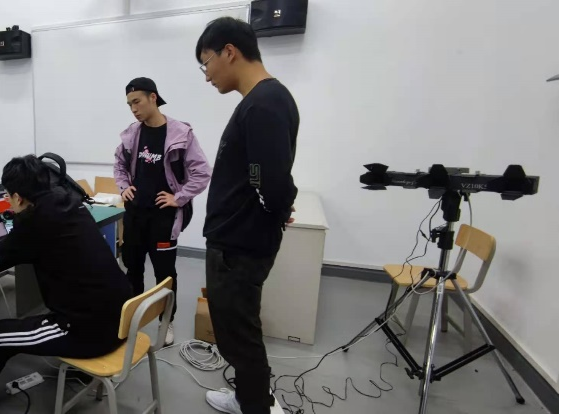

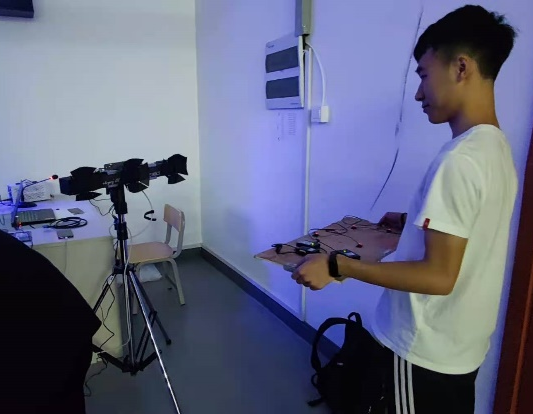

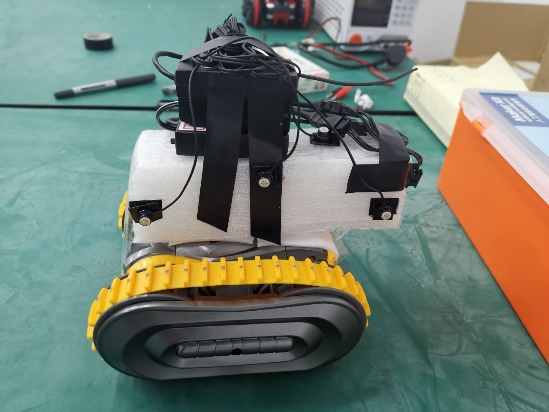

现场图片：

测试综述：

1. PTI3D运动捕捉系统信号捕捉稳定，可靠性高。精度达到0.1mm，15μm的分辨率；

2. 系统能够同时捕捉多浮体的六自由度运动；

3. 仅三个标记就可以构建一个独立浮体的六自由度运动模型；

4. 满足了客户的需求；

5. 对客户进行了专业的仪器培训，让客户从一无所知到独立去进行测试，导出及分析数据。

结论：完全满足用户需求。
