隧道压力分布测试-ForceMapping薄膜压力分布测试系统

返回列表来源:邑成 发布日期: 2023.05.11 浏览:2

项目情况:

客户使用我司ForceMapping薄膜压力分布测试系统测试隧道里墙壁的压力分布情况,使用胶水固定后进行测试。


测试亮点:

1.  邑成FORCEMAPPING薄膜压力传感器具有0.2mm超薄厚度,测点数6400,能在不影响受力的情况下,采集到清晰的压力分布图像;

2.  最高600Hz的采样速率,可以捕捉到高速下落瞬间的受力峰值与压力分布;

3.  压力分布图像能够以2D云图的形式显示受力分布,清晰直观;


主要配置:

1.  邑成FORCEMAPPING薄膜压力分布测试系统:采样率1~600Hz,支持动静态测试,测点数最大支持6400测点,最大可扩展同时连接16台主机,支持模拟量数据采集。

2.  4080型薄膜压力分布传感器:量程1Mpa,测点数6400测点,400x800mm感应区域

3.  邑成FORCEMAPPING薄膜压力分布测试软件:实时传感器压力云图显示,支持压力云图数据导出格式图片,excel格式。最大值,最小值,力度-时间曲线。

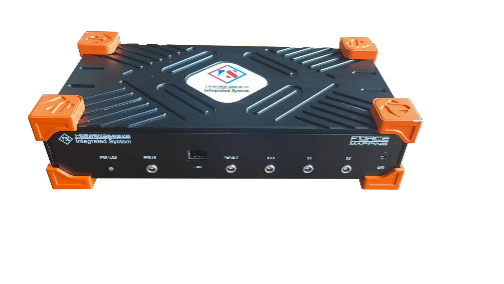

FMAP-360薄膜压力数据采集主机
FORCEMAPPING采集软件
4080传感器
FMAP-360薄膜压力数据采集主
FORCEMAPPING采集软件

用户要求:

1.  检测隧道墙壁安装物件的的压力分布数值与图像

2.  传感器量程达到1Mpa


现场图片:

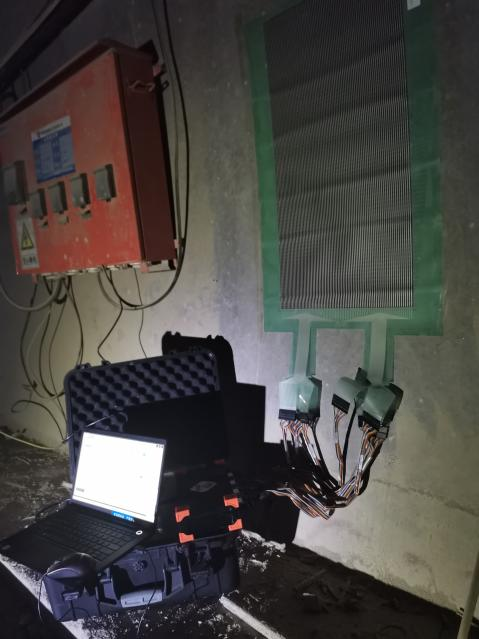

隧道测试现场

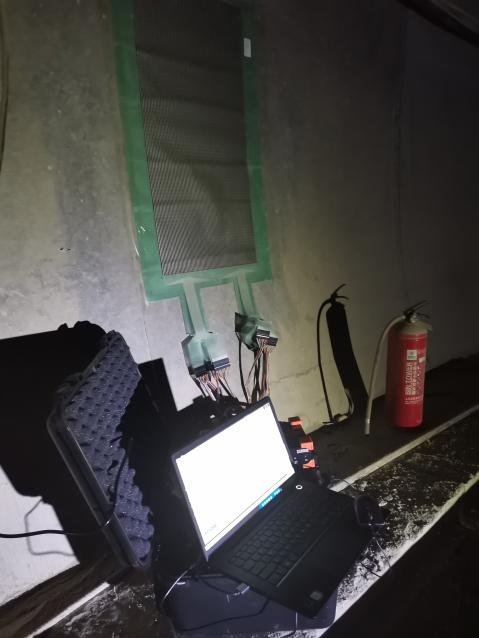

隧道测试场景1

测试综述:


1.  本次实验,邑成FORCEMAPPING薄膜压力分布测试系统能够准确捕捉到物体安装在墙面的压力分布数据与图像,并且能够捕捉到受外力影响物体的运行轨迹。


2.  客户之前未接触过薄膜压力分布测试,在我司的指导培训下,对系统的原理,使用,等都完全掌握。


3.  压力分布云图能够导出excel文件,薄膜传感器上6400个点的数据都能够数字化获取。


3. 实验数据可靠,实验过程中数据稳定,客户能够得到有效实验数据。


结论:完全满足用户需求。
