THLC-OTF PRO 无人机搭载型红外热像仪

总体介绍：

THLC-OTF PRO 红外热像仪专为搭载于无人机平台设计，可用于即时的红外图像高温追踪与测量，还可以记录14bit 的无损红外数字序列图 (RAW)。THLC-OTF PRO 主要应用在无人机电力红外巡检、地理测绘、图像处理、红外遥感拼图、全像素温度读取等专业领域。

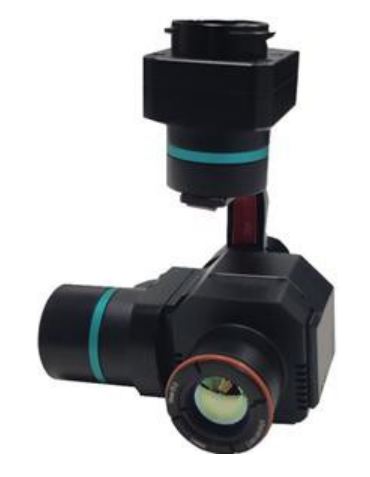

配合三轴云台直接挂载到无人机上	连续的红外数字图像序列，用于后期农作物分析、地理测绘等精确研究	工业场景应用

THLC-OTF PRO无人机用红外热像仪特点：

应用简单：可接驳于无人机专用三轴稳定云台。机芯能输出一路 PAL/NTSC 制叠加全屏高温度信息的模拟视频。

数字图像：THLC-OTF PRO 可将无损的 14bit 红外数字图像序列记录到板载 TF 卡上，用于后期数字化分析，高记录帧频可高达 30Hz，利于空中拍摄。

无人机接口：用户可以通过无人机的 PWM 通道控制红外数字图像的拍摄、红外模拟图像的颜色、红外模拟图像的电子放大等功能。提供选配 GPS 功能模块，可接入 GPS 信号，使红外数字图像与地理坐标相关联。

THLC-OTF PRO规格

主要功能
设备类型	长波非制冷红外热成像机芯，波长 8~14µm
设备型号	THLC-OTF PRO 384，分辨率：384 x 288		THLC-OTF PRO 640，分辨率：640 x 512
	13mm	28.2°×21.3°(水平 x 竖直)	13mm	38.0°×30.8°(水平 x 竖直)
	19mm	19.5°×14.7°	19mm	26.5°×21.4°
	25mm	14.9°×11.2°	25mm	20.3°×16.3°
	35mm	10.7°×8.0°	35mm	14.6°×11.7°
	50mm	7.5°×5.6°	50mm	10.2°×8.2°
主要功能	1 高峰温度位置点实时叠加到视频中，并在画面上显示高温度值（单位：℃）； 2 记录无损的红外数字图像序列到 TF 卡中，格式为 14 位 RAW，记录速度为 30Hz； 3 通过无人机 PWM 控制红外模拟图像的电子放大、调色板、数字图像的记录功能。
调色板类型	白热—黑热—铁红测温
范围	-20~150℃ ，0~550℃
测温精度	±2℃或读数的±2%（取较大者）@环境温度-20℃~60℃
输出视频	PAL /NTSC
数字格式	14bit，无损 RAW 序列
测温频率	30Hz
物理属性
外形尺寸（参考）	63mm(长)x51mm(宽)x 48mm(高)
重量（参考）	热像仪重量：156g ，热像仪配三轴云台重量：410g
输入接口	电源端子、调色板PWM控制、电子放大PWM控制、数字图像记录使能PWM控制、GPS 输入接口（选配）
输出接口	模拟视频、数字图像 TF 存储卡
存储介质	高速 TF 存储卡
供电	12V/DC (典型)
工作环境	温度：-20℃—60℃ /湿度：5% —95%，非冷凝
抗冲击	10g 冲击脉冲/11ms 锯齿波（与系统封装有关）
